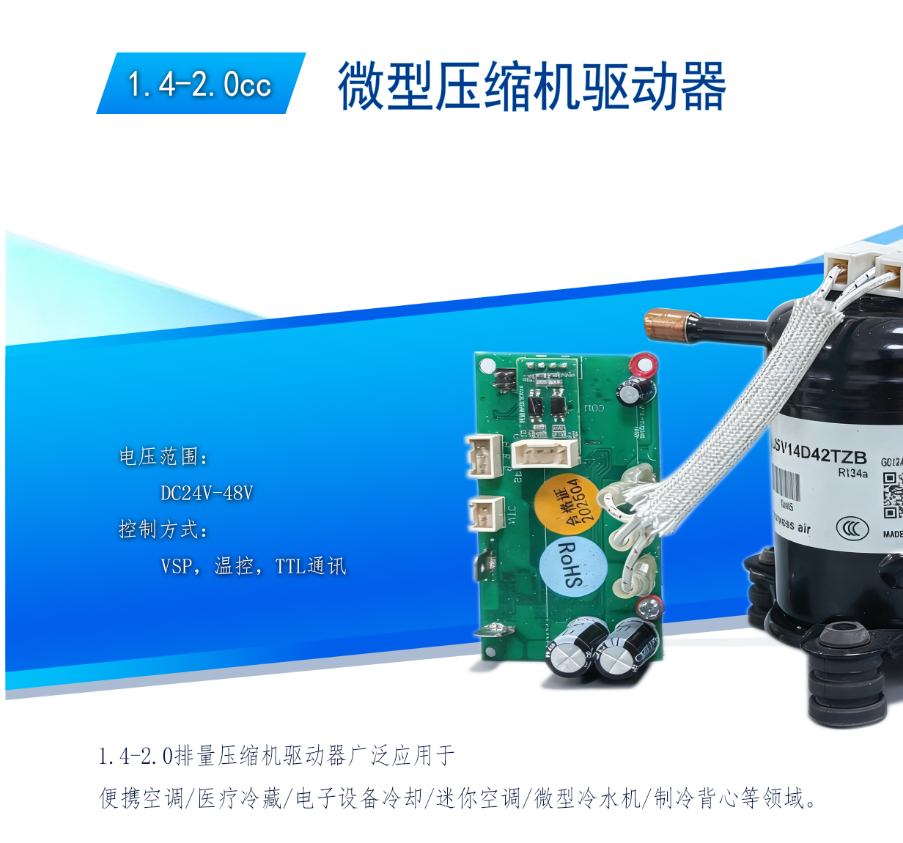

----产品简介：-----------------------------------------------------------------------------

 DK1.4-2.0cc微型压缩机控制器系列是河北顶控新能源科技有限公司自主研发的适用于便携空调/医疗冷藏/电子设备冷却/迷你空调/微型冷水机/制冷背心/手提空调/帐篷空调压缩机控制器。
    本控制器根据微型压缩机实际需求进行开发的专用小排量压缩机控制器。

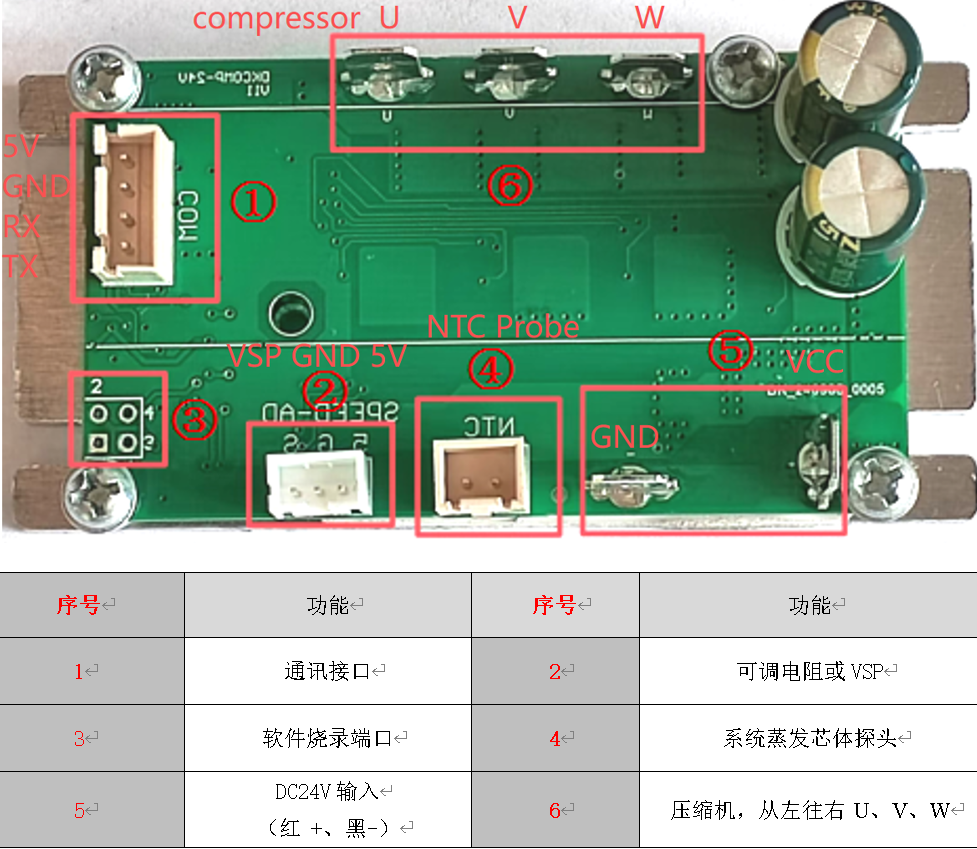

控制器的接口：UART接口X1 / 温度传感器接口 X 1个 / VSP调速接口 X 1个 或 电位器调速接口 X 1个 /。

----产品特点：--------------------------------------------------------------------------------

◆采用32位主控芯片，为电控系统提供更高的运算速度。
◆选用大功率MOSFET管作为功率器件，降低发热量，可以提供更加充足的动力。
◆采用独创的矢量算法，可以精准的控制压缩机的转矩与转速。

------ 手提空调压缩机控制器使用说明书  ----------------
1、额定电压：DC48V  、DC24V。
2、使用环境温度：-25℃～+65℃。
3、保存环境温度：-45℃～+85℃。
4、保护功能：低压保护功能/限流保护功能/过流保护功能。
5、手动变频功能:S信号线外接10K可调电位器，可以调节压缩机运行频率。
6、自动变频功能：
1.S信号线接面板变频接口，可实现变频功能。
  2、（可选）NTC接温度传感器，通过蒸发器出风口温度来自动控制器压缩机的转速和启停。
7、故障指示：
   闪1次停1秒：     无故障
   闪2次停1秒：     过流保护
   闪3次停1秒:      堵转保护
   闪4次停1秒：     欠压保护
   闪7次停1秒:      连续堵转停机保护
   闪10次停1秒:      温度保护
8、安装要求：控制器安装在通风，防雨淋的位置。
9、如果压缩机电机反转，把控制器的U和W接线互换一下位置即可。

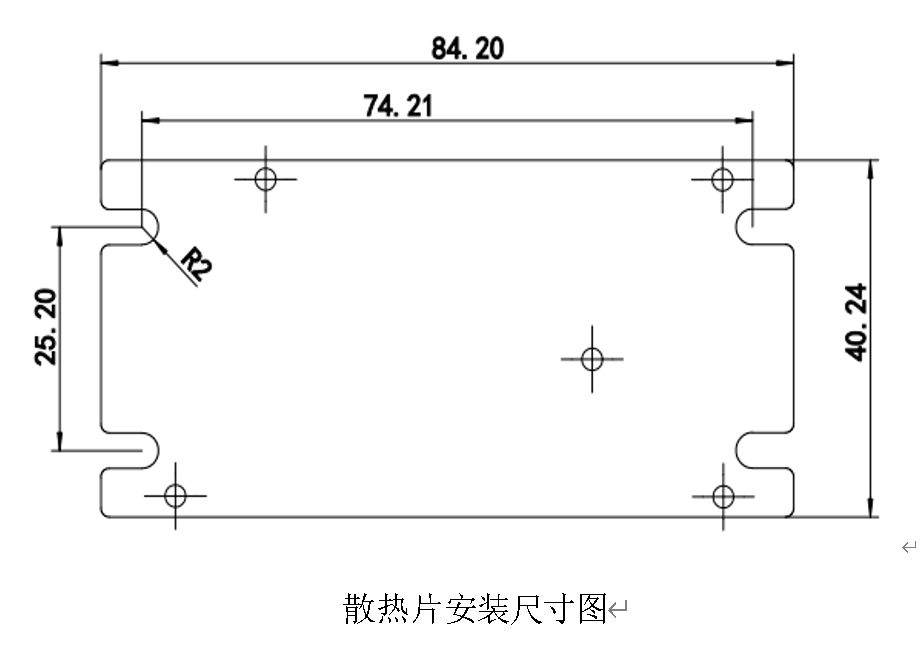

10、安装尺寸及出线图：
